BOM w produkcji PCB – co musi być domknięte przed serią
Wprowadzenie
Temat BOM wraca regularnie w rozmowach z konstruktorami – zarówno przy projektach klientów, jak i podczas spotkań branżowych, np. na targach TEK.day.
W wielu projektach schemat działa poprawnie, prototyp przechodzi testy, a układ funkcjonuje zgodnie z założeniami. Problemy pojawiają się dopiero wtedy, gdy projekt przechodzi z etapu prototypu PCB do produkcji seryjnej.
Jednym z najczęstszych źródeł tych problemów jest właśnie BOM w produkcji PCB.
Na pierwszy rzut oka wygląda on jak prosta lista komponentów.
W praktyce BOM jest jednym z kluczowych elementów stabilności produkcji.
Dlaczego?
Bo w prototypie wiele rzeczy „przechodzi”, które w serii zaczynają generować realne koszty i problemy operacyjne — o czym szerzej piszemy w artykule o najczęstszych błędach PCB wychodzących dopiero w produkcji seryjnej.
Zobacz również krótki materiał wideo, w którym omawiamy ten temat: BOM w produkcji PCB – co musi być domknięte przed serią

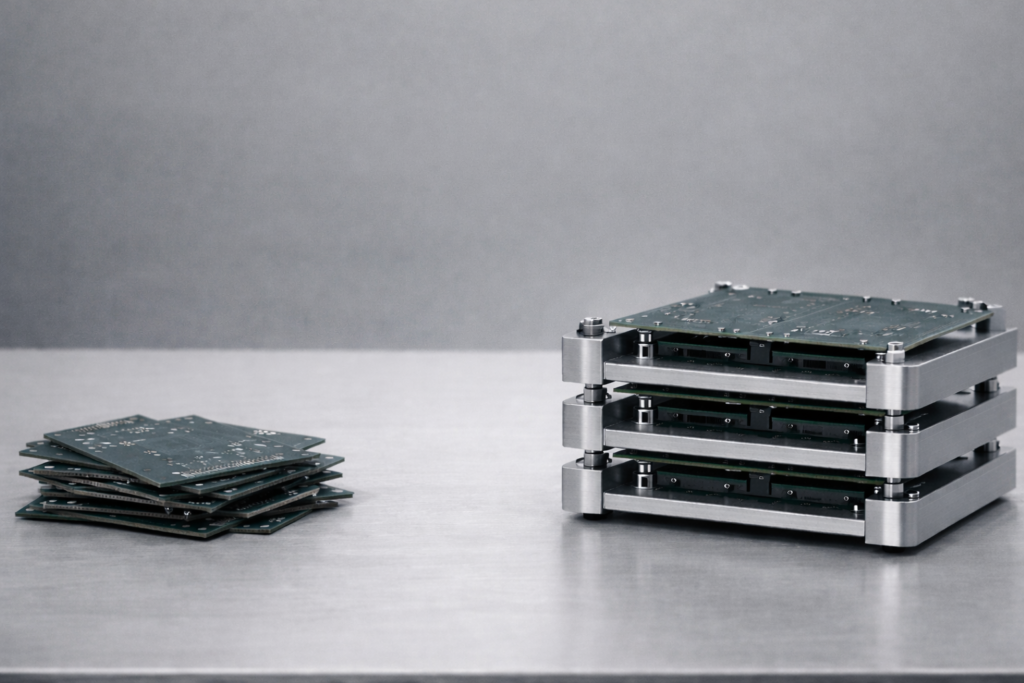

Prototyp PCB vs produkcja seryjna – BOM w praktyce
Dlaczego BOM w produkcji PCB działa w prototypie, a sprawia problemy w serii
W prototypie warunki są zupełnie inne niż w produkcji seryjnej.
Najczęściej mamy do czynienia z:
- jedną partią komponentów
- ręcznym montażem lub małą serią SMT
- dużą tolerancją czasową
- ręczną diagnostyką
Jeśli pojawi się problem, inżynier może:
- zmienić komponent
- dobrać zamiennik
- ręcznie poprawić montaż
- przeanalizować układ na stanowisku pomiarowym
W produkcji seryjnej sytuacja wygląda zupełnie inaczej.
Pojawiają się:
- różne partie komponentów
- różnice między dostawcami
- ograniczenia dostępności
- presja czasu produkcji
I wtedy okazuje się, że BOM, który „działał” w prototypie, nie jest wystarczająco jednoznaczny dla procesu produkcyjnego.
BOM w produkcji PCB to nie tylko lista części – to model produkcji.
W Excelu BOM wygląda jak zwykła tabela. Jednak w praktyce jest on jednym z elementów przygotowania projektu PCB do produkcji seryjnej.
To jedna z rzeczy, która często zaskakuje konstruktorów.
W Excelu BOM wygląda jak zwykła tabela:
- nazwa komponentu
- wartość
- obudowa
- ilość
Ale z punktu widzenia produkcji seryjnej BOM odpowiada na znacznie więcej pytań:
- czy komponent ma jasno określonego producenta
- czy dopuszczone są zamienniki
- czy dostępność została sprawdzona dla planowanego wolumenu
- czy footprinty są zgodne między producentami
Jeśli te informacje nie są jednoznaczne, produkcja zaczyna „interpretować” BOM.
A to zawsze zwiększa ryzyko błędów.
Trzy rzeczy, które w BOM najczęściej powodują problemy w serii
1. Nieprecyzyjnie określony producent komponentu
Jednym z najczęstszych przypadków jest BOM, w którym komponent opisany jest tylko przez:
- wartość
- obudowę
np.
10 µF
0603
Problem polega na tym, że taki opis może odpowiadać dziesiątkom różnych komponentów.
Każdy z nich może mieć:
- inną charakterystykę
- inny zakres temperatur
- inne parametry DC-bias
- inną dostępność
W prototypie wybierany jest często pierwszy dostępny element.
W serii taka sytuacja może powodować niestabilność dostaw.
2. Brak jasno określonych zamienników
W produkcji seryjnej komponenty często muszą być zamieniane.
Powody są różne:
- brak dostępności
- zmiany w dystrybucji
- optymalizacja kosztów
Jeśli projekt nie określa dopuszczonych zamienników, każda zmiana wymaga dodatkowej analizy.
To spowalnia produkcję i zwiększa ryzyko błędów.
Dobrze przygotowany BOM określa:
- dopuszczone alternatywy
- zakres parametrów
- producentów referencyjnych
3. Brak analizy dostępności komponentów
Czasem BOM zawiera komponent, który:
- jest dostępny tylko u jednego dystrybutora
- ma bardzo długi lead time
- jest wycofywany z produkcji
W prototypie nie stanowi to problemu.
W serii może zatrzymać cały projekt.
Dlatego analiza dostępności powinna być elementem przygotowania BOM przed startem produkcji — szczególnie jeśli projekt ma przejść do produkcji PCB w większych partiach.
Co powinno być domknięte w BOM przed startem serii
Dobry BOM produkcyjny zawiera:
- jednoznaczne numery producenta (MPN)
- jasno określone alternatywy
- sprawdzoną dostępność komponentów
- zgodność footprintów
- spójność z biblioteką projektu
Dzięki temu produkcja nie musi interpretować projektu – może go po prostu realizować.
Dlaczego temat BOM wraca w rozmowach z konstruktorami
W praktyce wiele problemów produkcyjnych nie wynika z błędów w schemacie czy layoutcie PCB.
Pojawiają się one w miejscu, gdzie projekt spotyka się z realnym procesem produkcyjnym.
To właśnie tam:
- BOM
- DFM
- DFA
- DFT
zaczynają mieć kluczowe znaczenie.
Dlatego podczas rozmów z konstruktorami — zarówno przy projektach klientów, jak i podczas wydarzeń branżowych takich jak TEK.day – temat dobrze przygotowanego BOM wraca tak często.
Podsumowanie
Najtańszy moment na poprawienie BOM w produkcji PCB to etap projektu.
Najdroższy – produkcja seryjna.
Dlatego przejście z prototypu do serii warto poprzedzić dokładnym przeglądem projektu PCB oraz przygotowaniem dokumentacji produkcyjnej (zobacz: Produkcja PCB – najczęstsze błędy i jak ich uniknąć) :
- BOM
- dostępności komponentów
- dopuszczonych zamienników
Bo BOM to nie jest tylko lista części. To jeden z fundamentów stabilnej produkcji.
